Ubuntu 22.04にタグVLANを設定する(1NIC 1VLAN)

Ubuntu 22.04にタグVLANを設定する(1NIC 1VLAN)

自宅のネットワークをVLANで分割したいときに、単純な1NIC 1VLANの構成が単純すぎて逆に情報がなかったためメモ代わりに記載します。

環境

  • Ubuntu 22.04
  • 1NICのみ
  • 物理実機
  • 対向はトランクポート設定済み(正確にはトランクポートに下にぶら下がってるアンマネージドハブの配下)
  • IPv6は考えない

i3第2世代のかなり古いミニPCでNICが1つしかありません。また割り当てるVLANも一つでこのサーバーからの通信はすべて単一のVLANタグで通信します。

設定

VLANタグ設定にためにソフトウェアスイッチが必要なようなので導入します。事前に入れてない場合は後述のnetplan applyでエラーになるので先に入れておきます。

apt install openvswitch-switch

あとは固定IP設定の時と同じように/etc/netplan/hoge.yamlを作成して設定します。

network:
    ethernets:
        eth0:
            dhcp4: false

    vlans:
        vlan.200:
            id: 200
            link: eth0
            addresses: [192.168.130.10/24]
            optional: false
         routes:
          - to: default
            via: 192.168.130.254
            nameservers:
               addresses: [8.8.8.8,1.1.1.1]
    version: 2

書いたらPermissionを600にしてsudo netplan applyで設定を反映します。

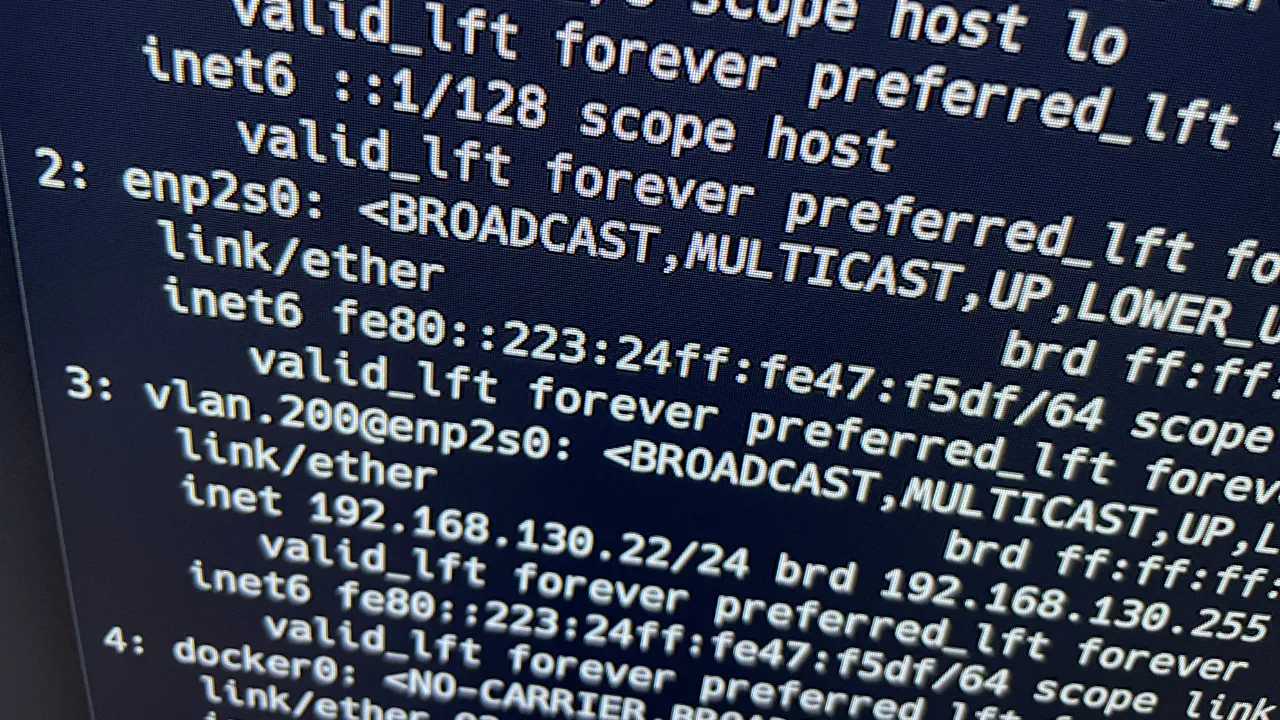

これで物理NICにはIPv4のアドレスが無いため、vlan.200で通信されるようになります。 複数のVLANを設定したい場合は、vlansの下にvlan.201のように設定していけばOKです。

タグVLANを設定できればルーター側でVLANが構築できればトランクポートにしておけば安いアンマネージドスイッチングハブで宅内ネットワークの分離が行いやすいためおすすめです。

WindowsもIntel NICあれば簡単にタグVLAN設定ができるらしいですが未検証です。

macもお手軽にタグVLAN設定できます。

MacでVLANを設定する

「ネットワーク」設定を使用して、MacでVLAN(Virtual Local Area Network)を設定します。
